Trabalhos recentes com placas PCB, uma de diversas formas de produzir placas de circuito impresso.

Ligações para download

• Java: Máquina de calcular
• Android: Máquina de calcular
• video: carocha
• video: vivenda
• video: lambreta

---

As placas de circuito impresso, também conhecidas por "Printed Circuit Board" (PCB), podem ser produzidas de várias formas:

• Com processos fotográficos;
• Por utilização de percloreto de sódio;
• ou por maquinação em "CNC".

No fundo, nas duas primeiras técnicas é necessário a impressão de uma película na superfície da placa, para que na etapa seguinte: a do processo de corrosão por produtos químicos que consiste na elimina- ção do cobre que não é necessário, e fiquem apenas as ligações eléctricas pretendidas, as chamadas pistas de condução eléctrica.

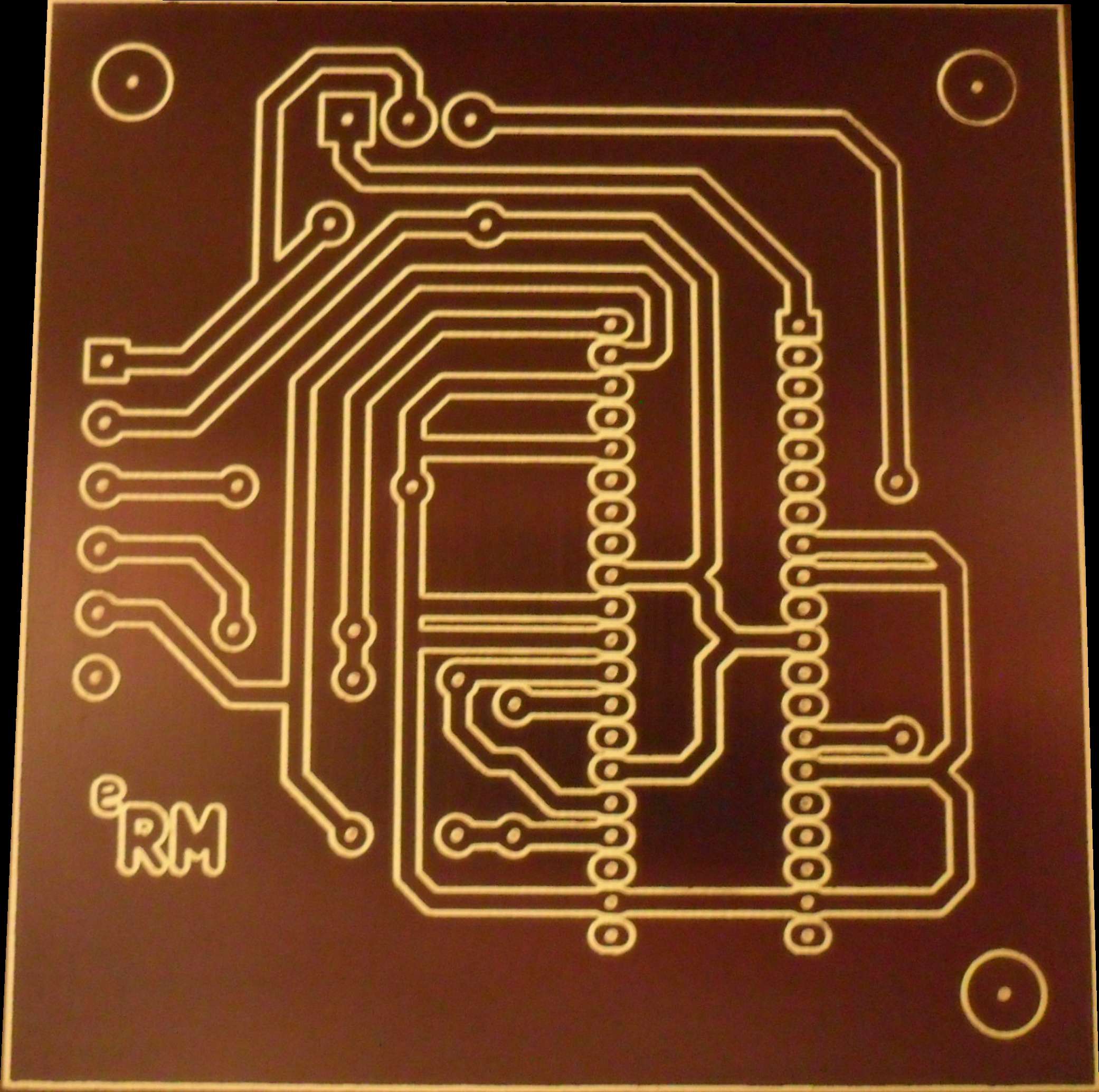

Na imagem acima, foi utilizada maquinação CNC que tem a vantagem de não ser necessário o uso de produ- tos químicos para corroer o cobre. É a própria fresadora que elimina o cobre e daí se obtém o desenho das pistas, tal como se pode verificar na imagem. Para chegar a este resultado, foram utiliza- dos vários programas informáticos, para o desenho da placa e programação de código "g-code", este foi usado para a maquinação "CNC" executar o desenho.

A placa de circuito impresso da figura foi produzida para implementar um circuito de ligações electró- nicas. A placa será povoada por componentes electrónicos que em conjunto hão-de executar uma ta- refa, mais ou menos complexa conforme o que se pretende. Neste caso, trata-se de um simples circui- to electrónico com um integrado, o muito conhecido no mercado: NE-555. De uma forma simples, pro- duz uma onda quadrada, com o qual, se pode variar a amplitude e a frequência da onda.

Este circuito impresso foi produzido para a reparação de uma cerca eléctrica.
