Trabalhos recentes em solidworks.
Aqui estão representados alguns trabalhos em "SolidWorks". As imagens nesta página transpor- tam para a visualização em 3D de vários mode- los: o de um carro conhecido, bem como um video sobre uma casa virtual, na perspectiva de uma câmera virtual que se desloca no interior e exterior da vivenda. Também, se pode ver um video sobre um acessório ocular para visualiza- ção de imagens em tempo real. Por fim estão alguns imagens sobre um trabalho em 3D para uma "vespa".
Ligações para download
Aplicações, videos e imagens
Trabalhos em SolidWorks
Vários trabalhos em "SolidWorks"
Os vários modelos representados são o Carocha; F22-Raptor e a Vespa Sprint.
Abaixo encontram-se algumas fotos de cada um dos trabalhos, e são acompanhadas por textos resumidos sobre os respectivos modelos.

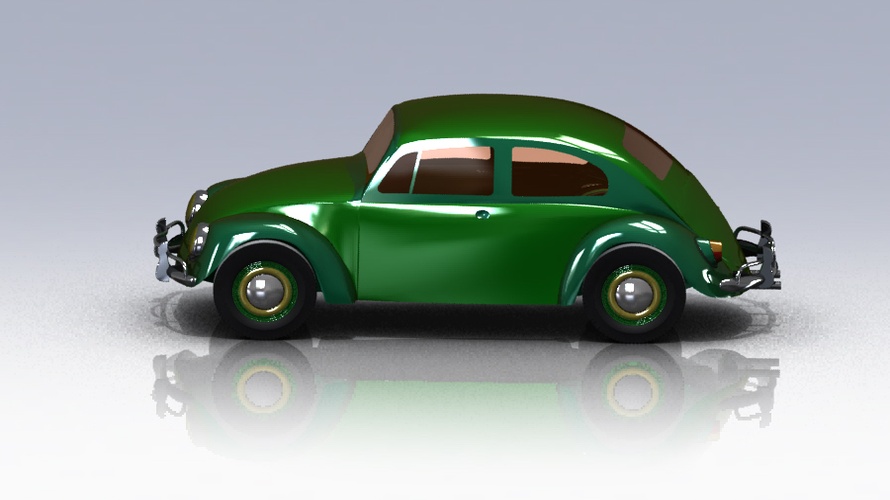

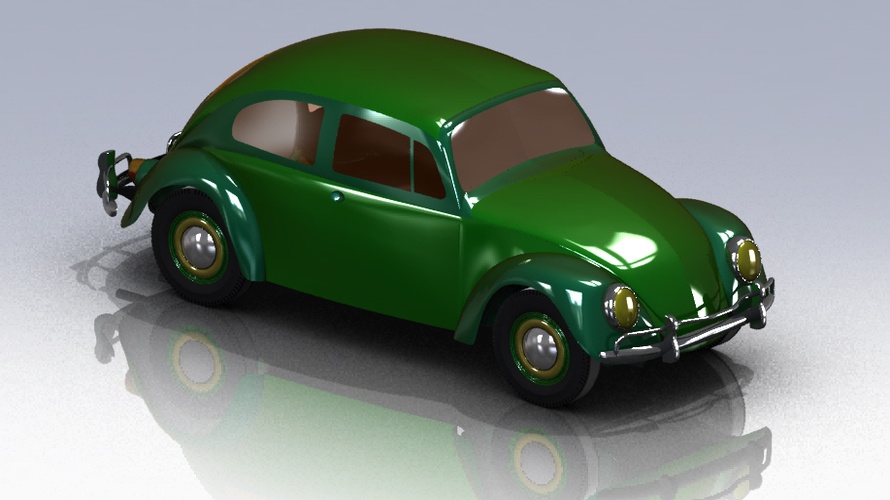

Renderização 3D de desenho esquemático - "VW carocha"
O modelo representado nestas imagens em 3D é o volkswagem "carocha".
Este modelo de carro, da marca VolksWagen, tem existência desde do início da década dos anos 30, sendo o começo oficial da produção em 1936. Foram construídos vários modelos, mas o desenho da carroçaria, no essecial manteve-se. A longa história deste modelo passou por vários episódios, em alguns momentos até se confunde com a história mundial. A fábrica onde este carro era produzido foi destruída durante a II Guerra Mundial, por isso toda a produção parou. Até ao exército inglês recons- truir a fábrica e retomar a produção deste veículo. O modelo, com o qual se retomou a produção foi o "Splitscreen Beetle", nome que se deve à janela traseira do próprio carro, pois é divida em duas partes. A motorização era muito básica comparando com os motores actuais, e a cilindrada da versão original ia desde os 985cc até 1131cc. Este modelo é muito raro, por este motivo é muito apreciado.
As parecenças deste modelo 3D com algum modelo produzido desde então, é motivo de grande controvérsia, sendo que
pode ser comparado ao modelo:"The 1302 Beetle", dos anos 1971-72, mas
isso é o autor a dizé-lo.
Câmera em movimento no exterior e interior da casa virtual
Câmara em movimento pela maquete
O video ilustrado pode dar uma primeira ideia de uma casa a construir. É sempre bom perceber como pode ser o aspecto final da casa antes de estar contruída, podem ser evitados erros ou arrependimen- tos à posteriori.
Câmera em movimento em torno do objecto
Câmara em movimento visualiza auréola em 3D
Este video apresenta um projecto que me foi dado a conhecer pela empresa ∇-rotacional, o qual achei muito interessante, agradeço a forma como o director me recebeu. E deixo aqui uma sugestão que penso ser uma possibilidade para a concepção, pelo menos na parte que serve de apoio no cimo da cabeça.

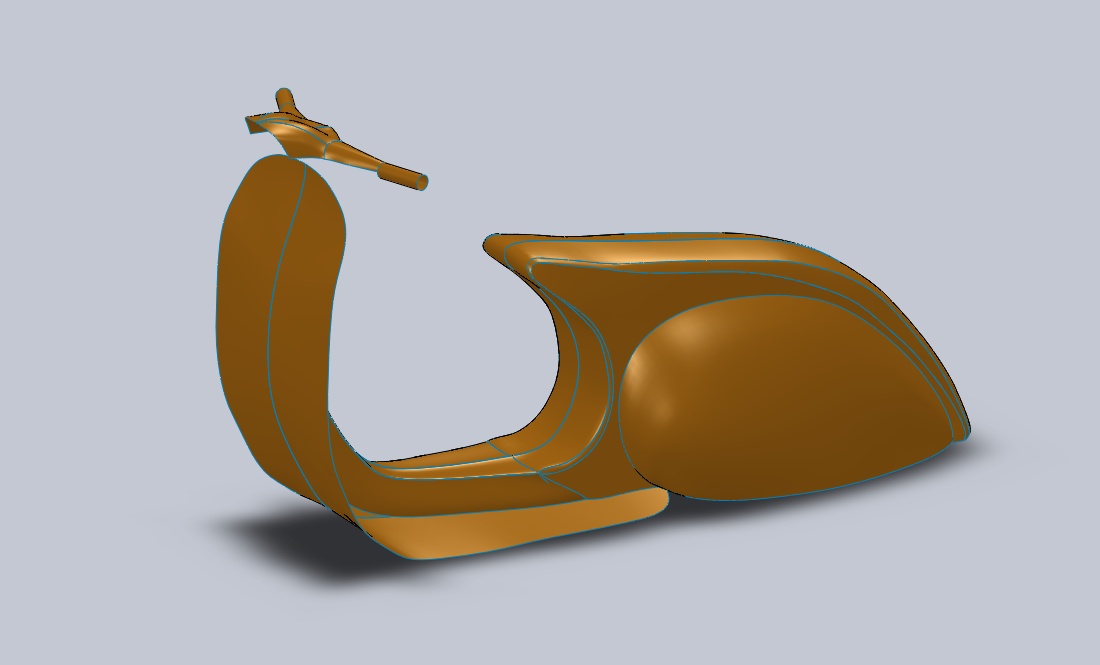

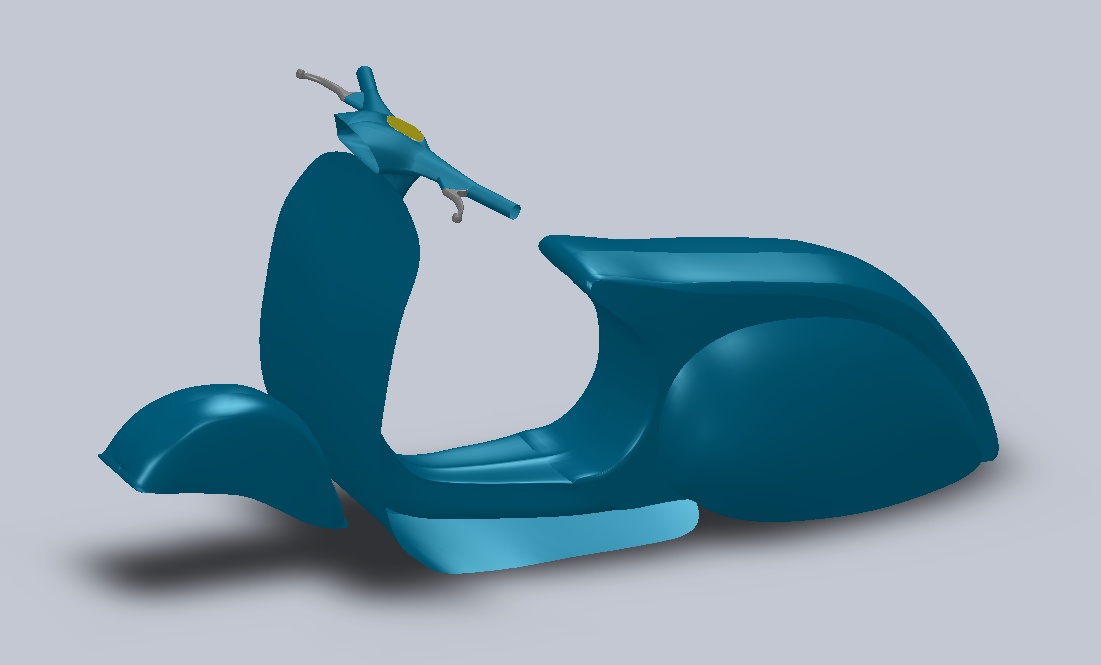

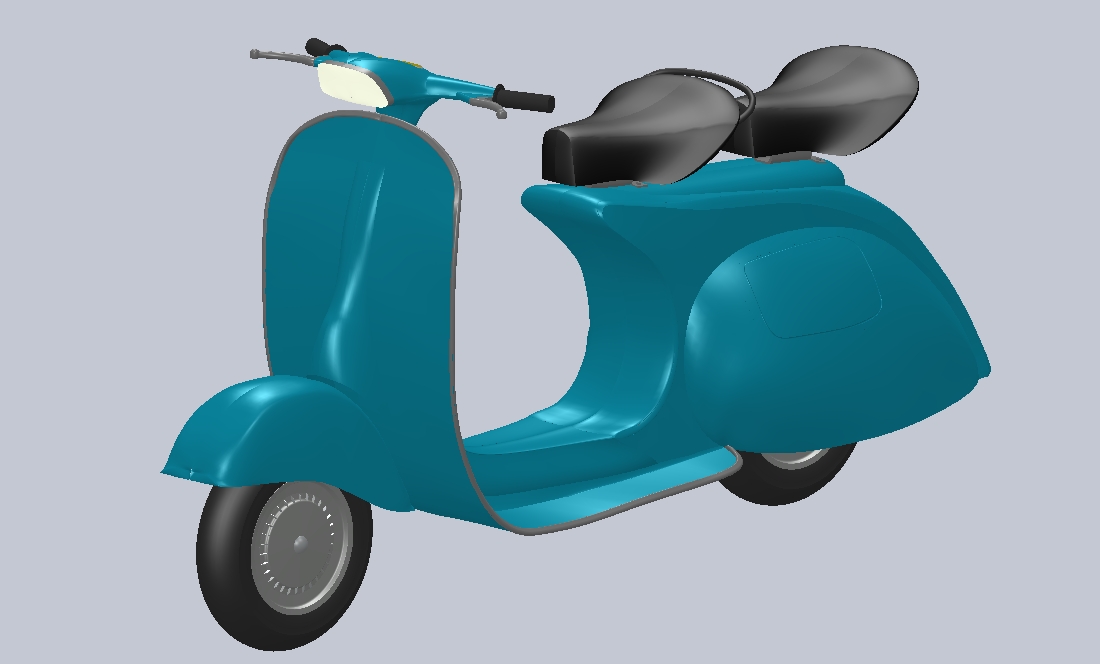

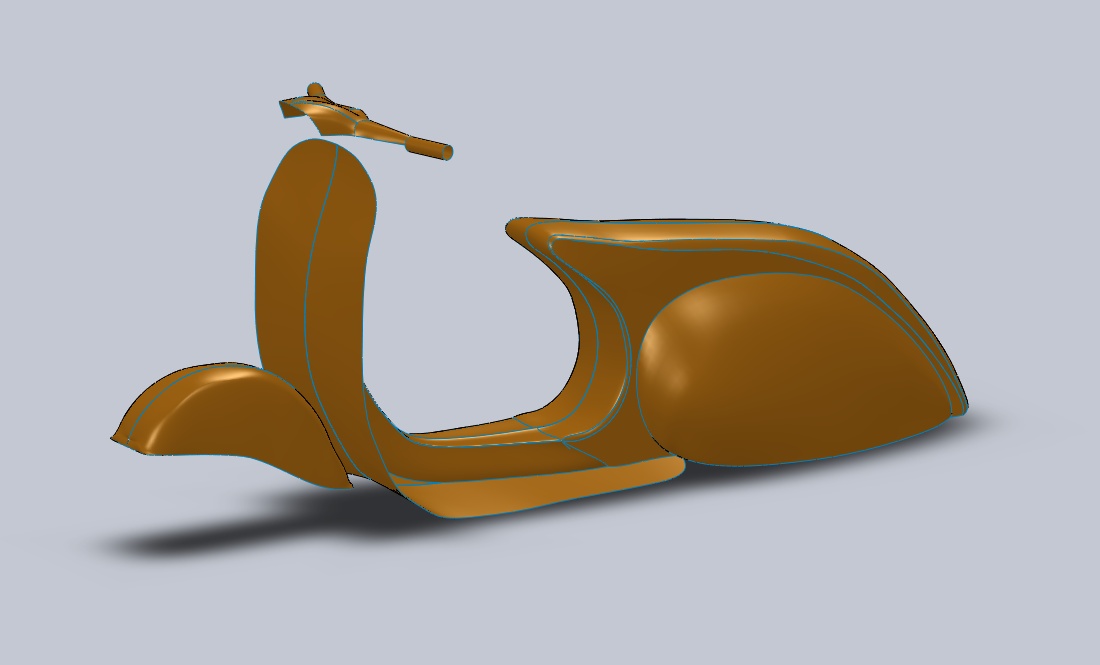

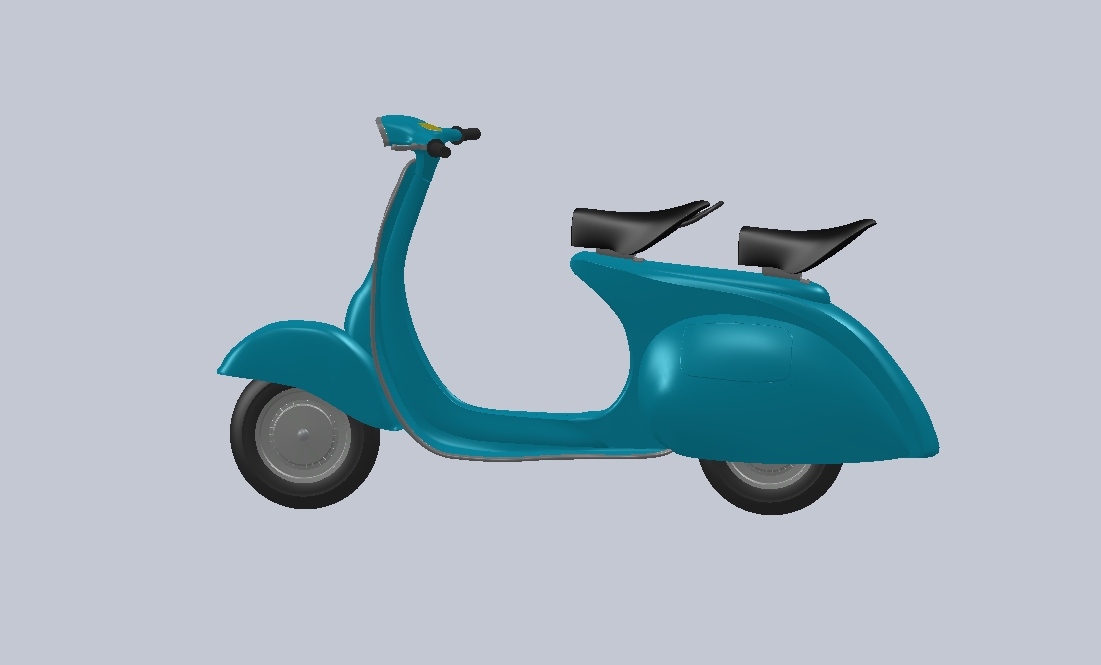

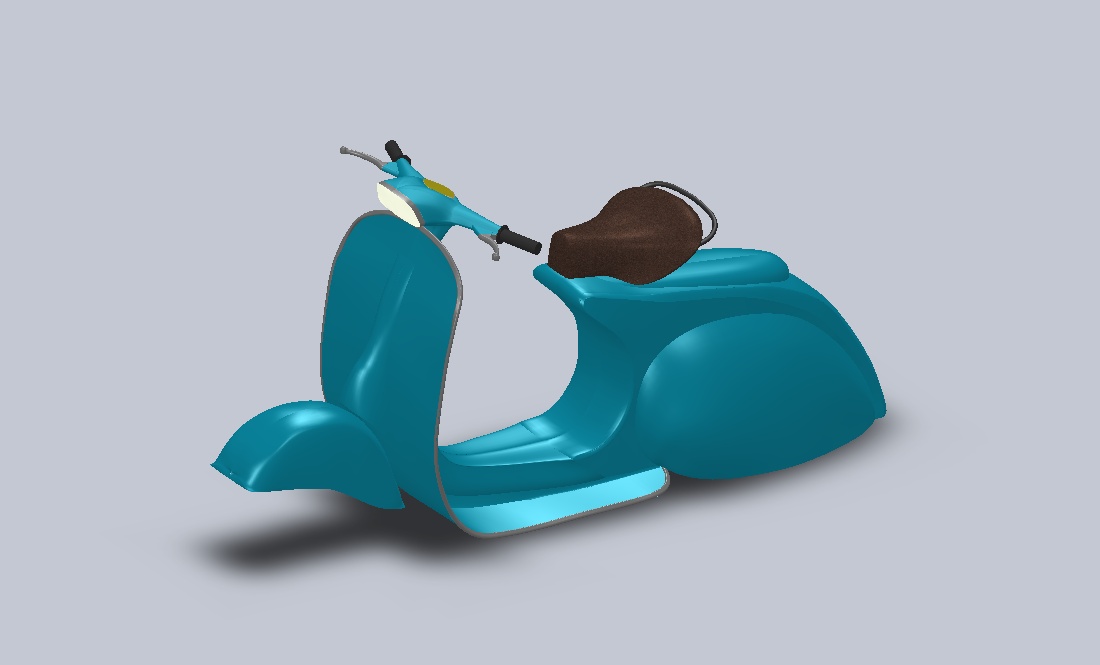

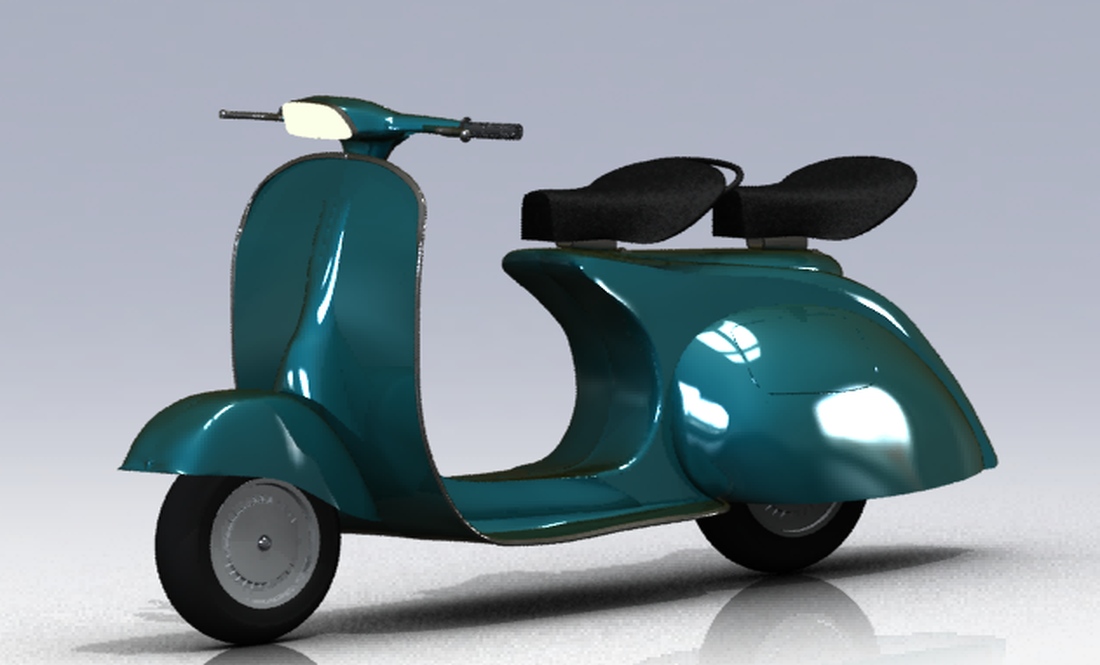

Desenho em 3D do modelo "Vespa" ainda em fase de projecto
A vespa é um trabalho que está em começo, entretanto vai sendo actualizado sempre que possível.
É sempre interessante perceber as origens destes clássicos. Para este em especial, foram vários
os cons- trutores que estão no início da história da "vespa" e/ou "lambretta", onde a Ferrari
também esteve pre- sente. São várias máquinas distintas do mesmo modelo, e por conseguinte, duas
marcas diferentes se destacaram, sendo a "vespa" um modelo da marca "Piaggio" e a "Lambretta"
de Ferdinando Innocenti.
Mas o interessante, é de onde veio a inspiração para a concepção destes motociclos.
Durante a II Guer- ra Mundial, os italianos ficaram maravilhados com as pequenas "scooters"
que eram lançadas de pára- quedas pelas tropas britânicas, eram denominadas por "welbikes".
As quais serviam de transporte para os soldados se deslocarem no terreno. Este conceito, vem
juntar-se à necessidade de os engenheiros italianos procurarem uma ideia para um veículos de baixo
custo, muito procurado pela classe operária.
Bibliografia: VW carocha, Vespa/Lambreta
